TWPD-510G手持式局部放電定位巡檢儀
TWPD-510G手持式局部放電定位巡檢儀是新域公司為實現GIS設備巡檢便捷化、專業化而專門研發的一款GIS帶電巡檢故障定位儀器。儀器采用手持式結構和電池供電，操作簡單，方便攜帶。儀器支持3通道特高頻（UHF）和1通道超聲波（AE）局部放電檢測模式，具有多種局部放電分析功能及圖譜統計分析功能，根據信號傳輸特性評估故障點位置，快速診斷缺陷性質，有效評估GIS設備運行狀態，為GIS狀態檢修提供依據。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
儀器支持3個特高頻通道1個超聲通道同時巡檢定位。
儀器采用獨立四通道設計，支持3通道特高頻和1通道超聲波局部放電檢測模式，適用于高壓電氣設備的帶電檢測。
方便攜帶，操作簡單，能夠?qū)崿F(xiàn)局放巡檢和故障定位功能。

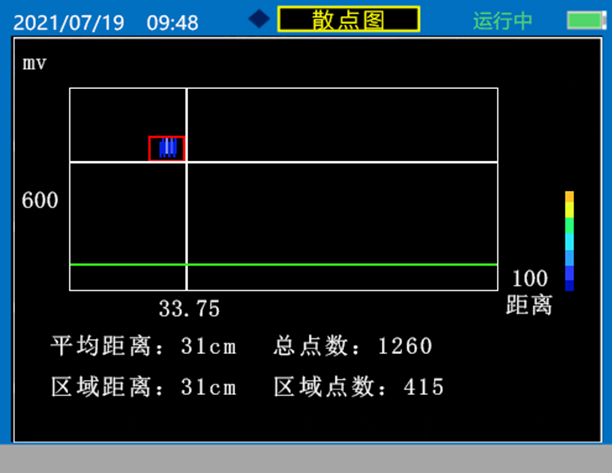

具有趨勢圖和統計圖分析功能，有助于判斷放電類型和有效評估放電嚴重程度。

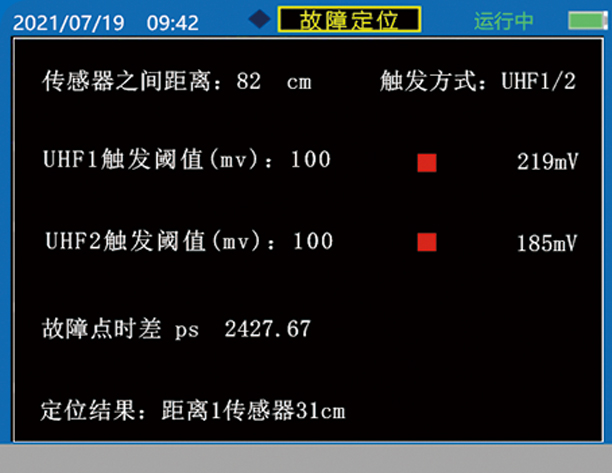

具有多種局部放電分析功能及圖譜統計分析功能，根據信號傳輸特性判斷故障點位置。
建立高壓設備檔案，具備檔案管理功能，保存巡檢記錄，查閱局部放電歷史數據、放電波形及趨勢圖。
性能參數
| 項目 | 描述 |
| 傳感器 | UHF有源傳感器，AE傳感器 |
| UHF | 檢測頻帶：300MHz-1500MHz 檢測范圍：-80dBm-0 分辨率：0.1dB 傳感器有效高度：>15mm |
| AE | 頻率范圍：20k-200kHz 測量范圍：1mV~10000mV 傳感器峰值靈敏度：>70dB 分辨率：0.1dB 精度：±0.1dB |
| 觸發方式 | 內同步觸發、無線同步觸發 |
| 數據存儲 | 數據存儲、回放和導出功能 |
| 無線互聯 | WIFI（藍牙）、4G |
| 電磁兼容性 | 滿足電力系統4級 |
| 工作溫度 | -20～45℃ |
| 存儲溫度 | -20～60℃ |
| 濕度 | 0～95%相對濕度，無凝露 |
| 工作電源 | 高容量鋰電池組，續航時間大于8個小時 |
| 顯示屏 | 3.5英寸彩色液晶顯示屏；顯示分辨率：320×240 |
| 外部接口 | 4通道信號輸入接口(3個UHF、1個AE），充電口（DC8.4V），Type-C |
| 外形尺寸 | 寬×高×深（120mm×178mm×40mm） |
| 重量 | 0.5kg |
