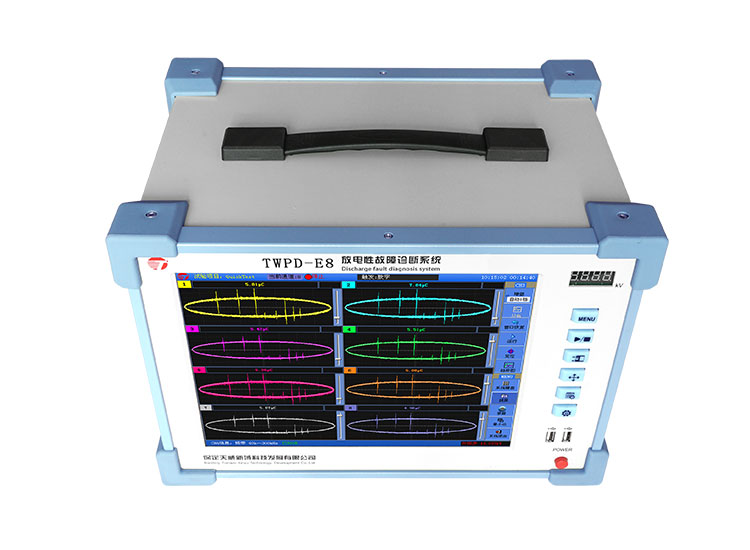

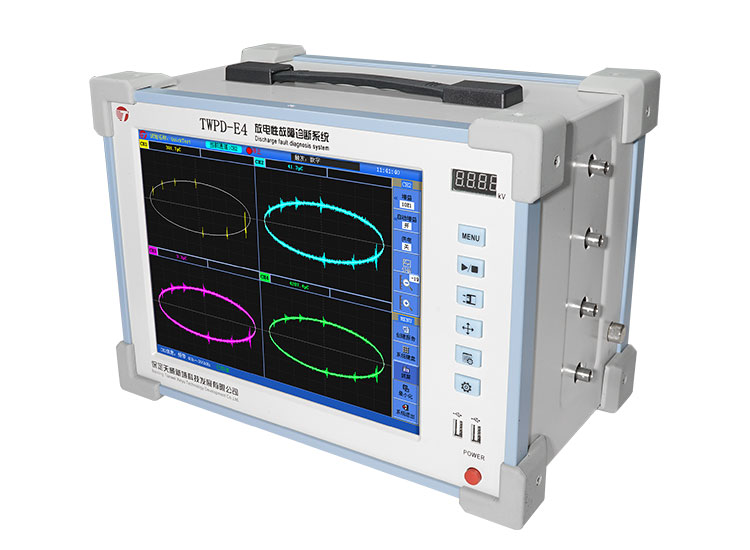

TWPD-E8/E4 放電性故障診斷系統
TWPD-E8放電性故障診斷系統能夠融合多種局部放電檢測信號，利用放電故障專家診斷系統分析處理數據，評估其運行健康狀態。該儀器采用3D整體設計，結構緊湊，外形美觀，可靠性高，滿足電力系統電磁兼容要求。
該系統能夠進行交、直流局部放電檢測及定位分析；優化的脈沖聚類抗干擾及單脈沖分析；豐富的典型放電模型庫，放電類型識別更加準確；三維統計定位，使定位結果更加直觀準確；遠程技術支援，技術專家可以遠程實時對試驗過程進行分析判斷；可通過MODBUS協議接入現場自動試驗系統。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
滿足多種應用場景需求
滿足變壓器、電纜、電機、GIS等高壓電氣設備的局放檢測、帶電檢測、故障診斷和短時在線監測功能要求。
多參量融合診斷分析技術
兼容脈沖電流法、高頻、特高頻、超聲多種局放傳感器，多參量融合診斷分析放電性故障。

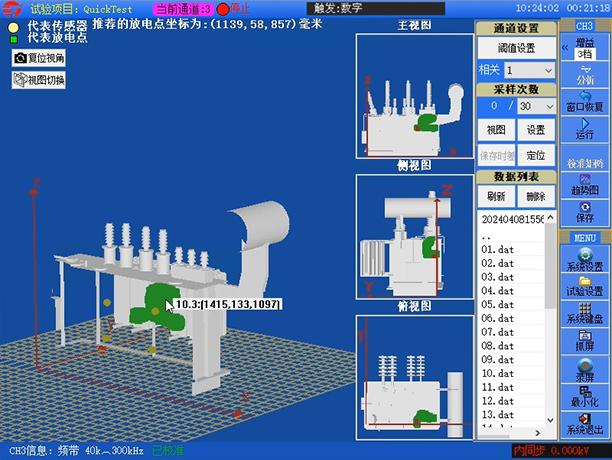

可視化三維定位
具備電電、電聲、聲聲多種三維統計定位功能，并支持高頻、特高頻配合超聲波定位，故障點三維圖形可視化。

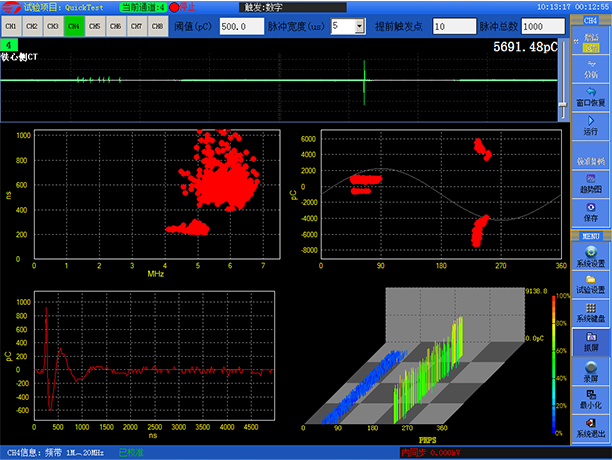

時頻分離
利用不同局部放電脈沖在時域、頻域的差異，通過算法將來自不同放電源或干擾源的脈沖信號有效分離。
相序分離
對三相測試設備中的三相信號進行聯合分析，排除噪聲和干擾信號的影響，識別并分離出每一相中的局放信號。
靈活多樣的抗干擾
天線門控、脈沖極性、優化小波、頻域、脈沖聚類等多種軟、硬件組合抗干擾。
一般技術規格
| 項目 | 描述 |
| 主處理機 | 工業計算機 |
| 顯示屏 | 12英寸真彩色TFT觸摸液晶顯示屏;顯示分辨率:1024*768;4位數碼管顯示電壓值 |

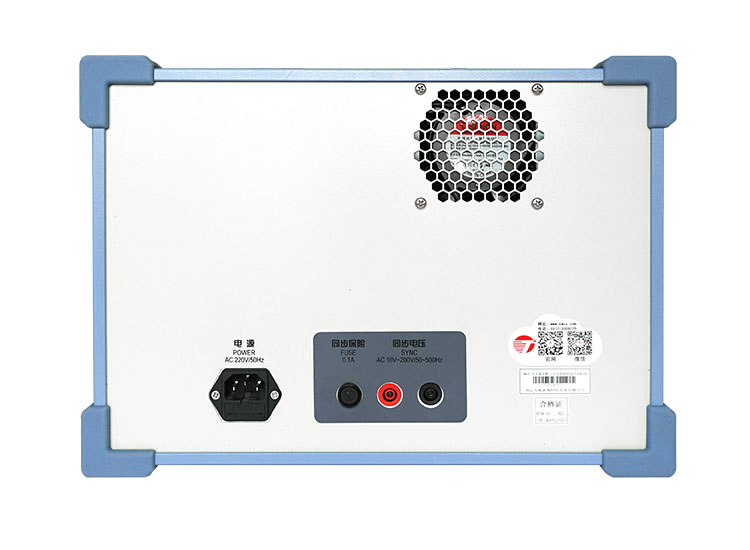

| 外部接口 | 8路電信號輸入接口;USB接口;電源接口;接地端子;外同步信號輸入端子;VGA接口;RS232接口;RJ45網口 |
| 信號輸入接口方式 | BNC |
| 外形尺寸 | 寬×高×深(365×263×250)mm |
| 重量 | 16kg |
主要性能參數
| 項目 | 描述 |
| 測量通道 | 獨立8通道 |
| 采樣速率 | 80MSPS/通道 |
| 測量頻帶 | 3dB帶寬10kHz～20MHz |
| 程控濾波器分段 | 覆蓋IEC60270標準 |
| 檢測靈敏度 | 0.02pC |
| 測量范圍 | 0.02pC～10000nC |
| 本量程非線性誤差 | 3% |
| 量程 | ×1,×10,×100,×1000,×10000,×100000(>120dB) |
| 可測試品的電容量范圍 | 6pF～250μF |
| 數字濾波 | 10kHz～20MHz任意選擇 |
| 試驗電源頻率范圍 | 50Hz～400Hz |
| 抗沖擊電壓能力 | 5000V,在各入口和電源端(正、負、AC) |
| 電源 | 交流220V;頻率50Hz;功率300W |
