TSM-56 變壓器綜合監護系統
TSM-56變壓器監護系統適用于油浸式電力變壓器的在線監測及綜合監護。系統通過獲取變壓器運行狀態下的六種關鍵參量，包括溫度、負荷、局部放電、油中溶解氣體、鐵心接地電流和振動。兼顧對變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障的綜合監測，同時從電、熱、力不同角度實現對變壓器的監測。系統采用小型化、模塊化結構設計，傳感器采用磁吸附或卡裝方式，具備方便運輸、帶電安裝、快速拆裝等優勢；系統能綜合變壓器六種參量進行聯合分析，并形成評估診斷結果；系統采用4G無線網絡實現數據互聯和共享，用戶可以實時掌握被監測變壓器的運行狀態。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
1、硬件采用一體化無風扇設計，無內部連接線。
2、變壓器六種參量進行聯合分析，捕捉變壓器內部瞬變的突發性故障和緩慢發展的潛伏性故障。
3、監測變壓器關鍵信號，配置簡單，成本低，滿足110kV及以上變壓器的在線監測。
4、監測模式配置靈活，直接更換通道即可實現多種信號不同數量的配置。

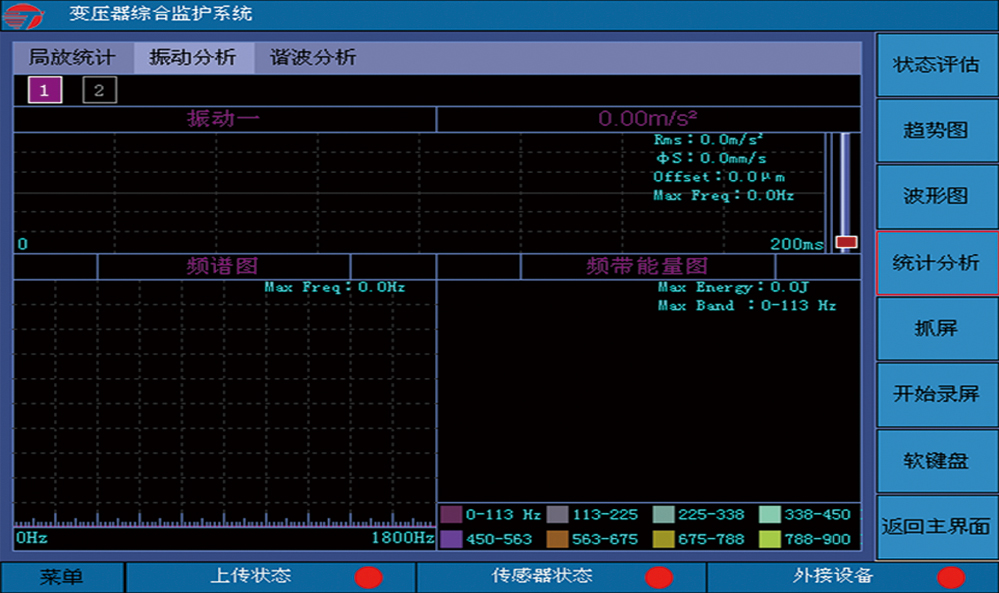

5、配合工頻電流傳感器，可實時監測鐵芯、夾件接地電流波形，并進行諧波分析。

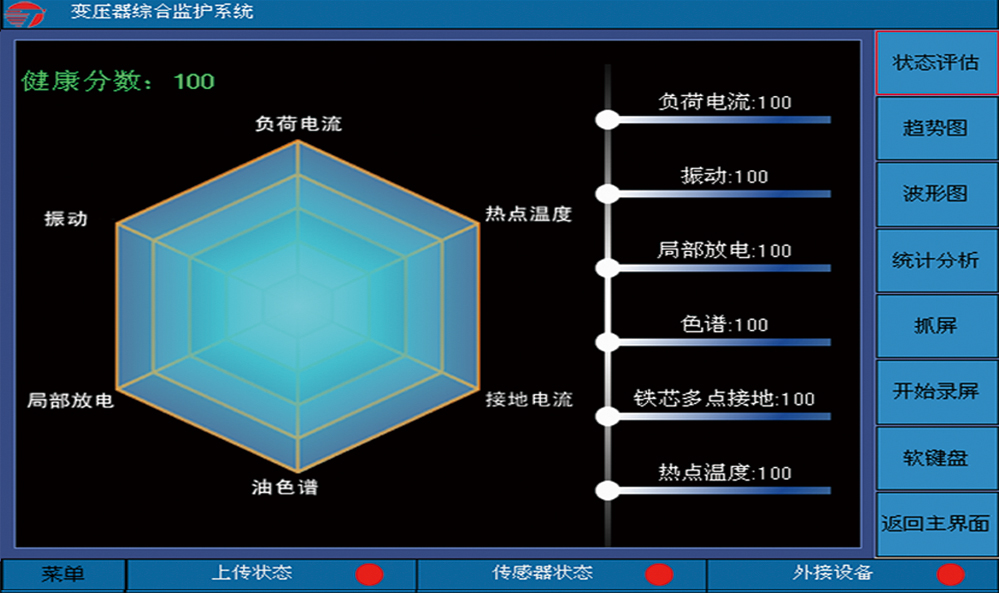

6、內置變壓器絕緣缺陷診斷系統，實時、快速給出變壓器健康狀態，將健康狀態進行量化，形成健康指數直觀展示。
7、具備現場快速拆裝的功能。傳感器采用磁吸附或卡裝方式安裝。
8、整體體積小，重量輕，柜體每一層都內置減震器。
9、通訊采用4G移動無線網絡，同時具備以太網通訊接口，能夠?qū)崿F(xiàn)與電力系統SCADA系統的連接。
性能參數
| 項目 | 描述 |
| 外形尺寸 | 寬×高×深（520×1200×320）mm |
| 重量 | 40KG |
| 防護等級 | IP55 |
| 通訊方式 | 4G移動無線網絡和光纖以太網 |
| 電源 | AC220V/50Hz，300W |
| 工作溫度 | -25℃～55℃ |
| 相對濕度 | 5%～95% |
| 海拔高度 | <2000米 |
| 溫度信號 | 測量范圍：-50℃～200℃ |
| 油中溶解氣體(7種）和微水 | H2、C2H2、CH4、C2H6、C2H4、CO、CO2、和H20 |
技術指標
| 項目 | 描述 |
| 4通道局放接口 （適用于超聲和HFCT傳感器） | HFCT信號，測量頻帶：100kHz～30MHz，分段濾波 檢測范圍：1～100000 pC，動態范圍：100dB； 超聲波信號，測量頻帶：20kHz～200kHz，分段濾波 檢測范圍：200uV～20V，動態范圍：100dB； |
| 2通道振動接口 （適用于IEPE加速度傳感器） | 測量范圍：0～50g 靈敏度：100mV/g |
| 4通道溫度（三線制Pt100） | 測量范圍：-50℃～150℃ |
| 1通道接地電流 | 測量范圍：5mA～10A |
| 1通道負荷電流 | 測量范圍：0～5A |
| 油中溶解氣體信號 | 預留1個RS-485接口和1個RJ45接口 |
